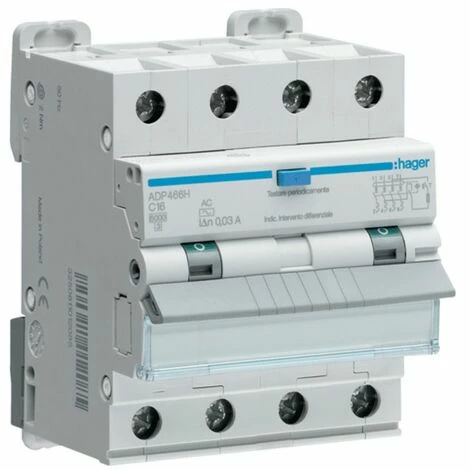

Aktion ???? Fehlerstrom-Schutzschalter Hager 4P 30MA 16A ADP466H ????

Eigenschaften

• Schaltleistung, Schaltkraft: 6.0
• Auslösekennlinie: C
• Stromstärke: 16.0

Thermomagnetischer Differenzialschutzschalter von Hager, 4 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 4P, 16 Ampere, Ausschaltvermögen 6kA, Bemessungsspannung 230/400 Vac, Bemessungsdifferenzstrom 30mA, Typ AC, Auslösekurve C.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Bei dem AC-Fehlerstromschutzschalter-Typ ist die Auslösung bei plötzlich oder langsam ansteigenden angelegten sinusförmigen Wechselströmen gewährleistet (CEI EN 61008-1).

Merkmale:

• Hager-Serie
• Nennspannung AC 230/400 Vac
• Strom In 16A
• Ausschaltvermögen Icn 6kA
• Interventionskurve C
• Nenn-Differenzstrom 30 mA
• Dielektrizitätskonstante 2 kV
• Bemessungsisolationsspannung 500V
• Bemessungsfehlerstromfestigkeit 4 kV
• 4 Module
• 4P
• Nennfrequenz 50 Hz
• Schutzart AC-Differential
• Tiefe 70 mm
• Höhe 84 mm
• Breite 71 mm
• Anschlussart Schraubklemme
• Anzugsdrehmoment 2 Nm
• Schutzart IP20
• Montage auf DIN-Schiene

• Tropentaugliches Design für alle Klimazonen
• Betriebstemperatur -25…40 °C

• Module : 4
• Pole : 4P
• Kurve : C
• Stärke : 6KA
• Art des Schalters : AC
• Fehlerstrom : 0.03 A
• Ampere : 16A
• Stromkreisschutz : Thermisch-magnetische Differenzialschalter
