Aktion ???? Fehlerstrom-Schutzschalter Hager 1P+N 30MA 16A ADA816H ????

Eigenschaften

• Elektrische spannung: 240.0
• Stromstärke: 16.0
• Fehlerstrom: 30.0
• Schaltleistung, Schaltkraft: 4.5
• Auslösekennlinie: C
• Art des Differentials: AC

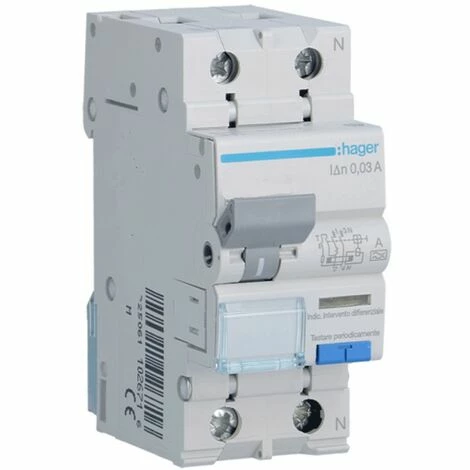

Hager Differential-Magnetothermie-Schalter, 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 16 Ampere, Ausschaltvermögen 4,5kA, Nennspannung 240 Vac, Nenn-Differentialstrom 30mA, Typ A, Auslösekurve C.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Das Eingreifen des Differenzialschalters Typ A ist für sinusförmige Differenzialwechselströme und für pulsierende, plötzlich anliegende oder langsam ansteigende unidirektionale Differenzialströme gewährleistet (CEI EN 61008-1).

Merkmale:

• Hager-Serie
• Spannung Nennbetriebsspannung AC 240 Vac
• Strom In 16A
• Ausschaltvermögen Icn 4,5kA
• Auslösekurve C
• Differential-Auslösekennlinie A
• Nenn-Differenzstrom 30 mA
• 2 Module
• 1P+N
• Nennfrequenz 50 Hz
• Tiefe 68 mm
• Höhe 83 mm
• Breite 35 mm
• Anzugsdrehmoment 2,1 Nm
• Schutzart IP20
• Tropentaugliches Design für alle Klimazonen
• Betriebstemperatur -25…40 °C

• Module : 2
• Pole : 1P+N
• Kurve : C
• Stärke : 4.5 KA
• Art des Schalters : AC
• Fehlerstrom : 0.03 A
• Ampere : 16A
• Stromkreisschutz : Thermisch-magnetische Differenzialschalter
